Проекты медицинской тематики

Совместно с дизайн-бюро "DesignWorks" мы разработали несколько интересных медицинских приборов:

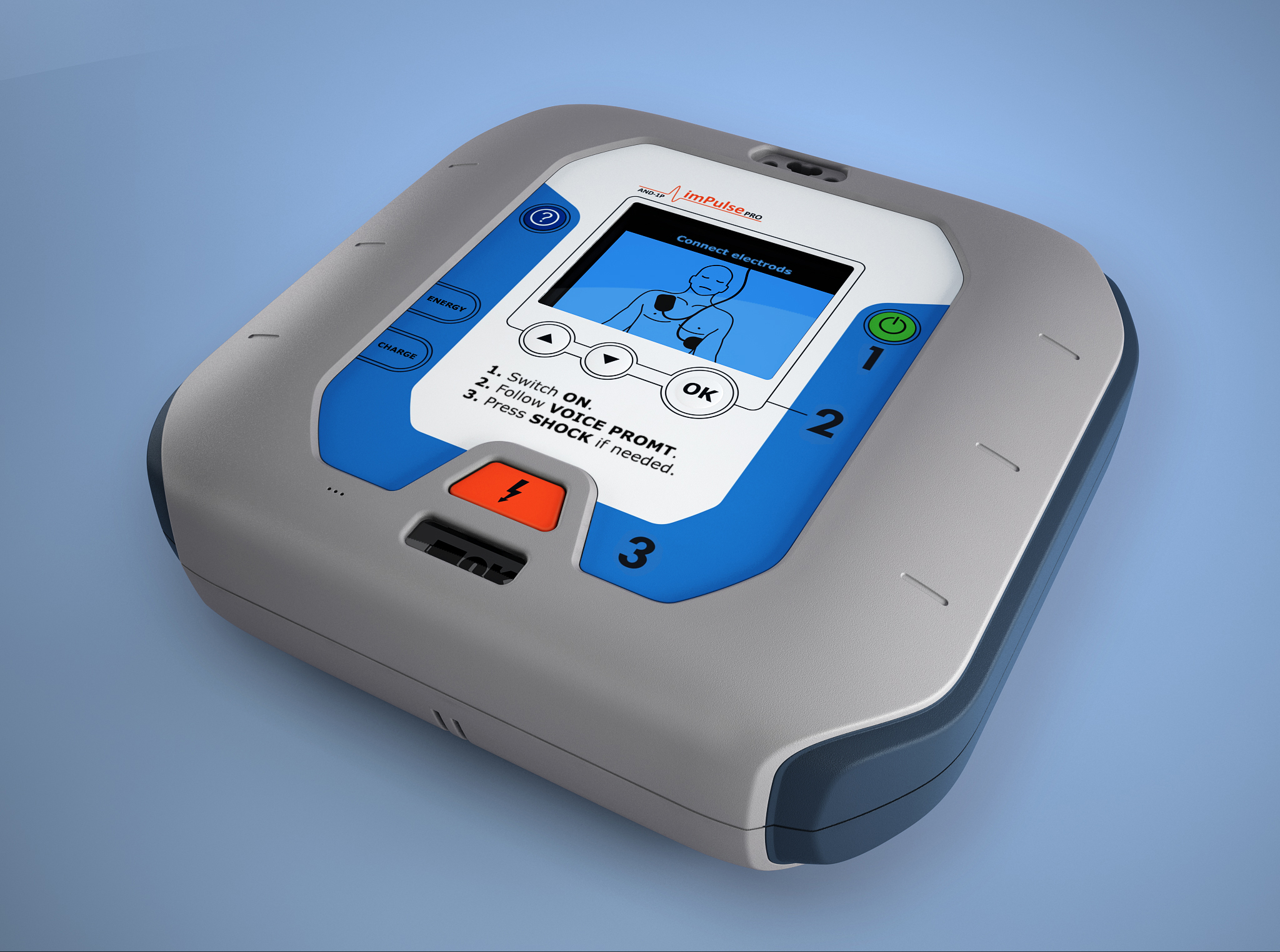

Автоматический наружный дефибриллятор (АНД)

Год: 2010

Клиент: ОАО "Зитц-МТ"

Для ОАО «Зеленоградский инновационно-технологический центр медицинской техники» разработан автоматический наружный дефибриллятор (АНД).

ЗИТЦ-МТ работает в области развития и коммерциализации инновационного российского медицинского оборудования.















 Особенности конструкции:

  • пыле и влагозащита по классу IP 55 ГОСТ 14254-96;
  • ударопрочность;
  • унифицированный корпус. В одном и том же корпусе доступны 3 исполнения:
  1. Impulse - облегченная версия без LCD дисплея;
  2. Impulse LCD – стандартная версия с LCD;
  3. Impulse PRO - версия с расширенным набором опций.

Решенные задачи:

  • Разработка дизайн-проекта
  • Разработка конструкции корпуса
  • Прототипирование
  • Подготовка производства (22 компонента)
  • Сопровождение изделия в процессе производства
  • Обеспечение поставки промышленной партии
  • Разработка дизайна лицевых панелей и наклеек
  • Подготовка производства и поставка заказного ЖК индикатора
  • Дизайн и изготовление выставочных плакатов

Использованные технологии:

  • Мультикомпонентное литьё
  • Шелкография, нанесение надписей
  • Ультразвуковая сварка

Результаты:

  • АНД представлен на международной выставке медицинского оборудования «Medica» в 2009 и 2010
  • АНД представлен премьеру РФ Владимиру Путину (http://www.1tv.ru/news/techno/167479)
  • АНД представлен на выставке «Здравоохранение» в 2009 и 2010 году

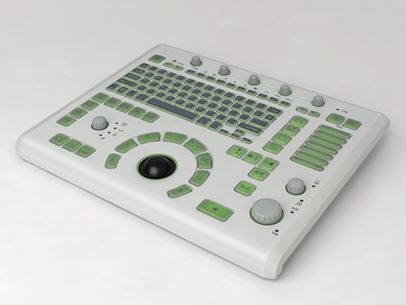

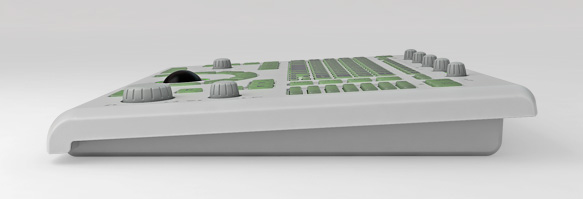

Медицинская клавиатура

Год: 2010

Клиент: ЗАО НПФ "БИОСС".

По заказу ЗАО НПФ "БИОСС" разработана медицинская клавиатура. Изделие представляет собой

традиционную ультразвуковую клавиатуру для подключения к сканерам.















Особенности конструкции:

  • пыле и влагозащита по классу IP 53 ГОСТ 14254-96;

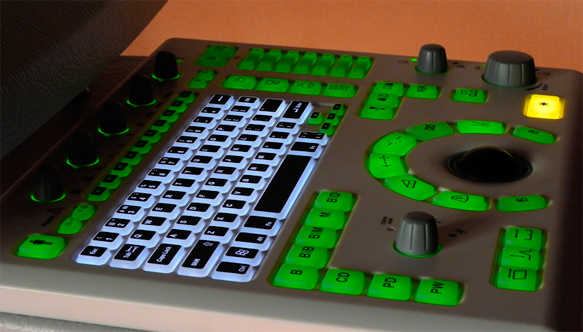

  • кнопки с равномерным оптимизированным усилием нажатия и подсветкой;

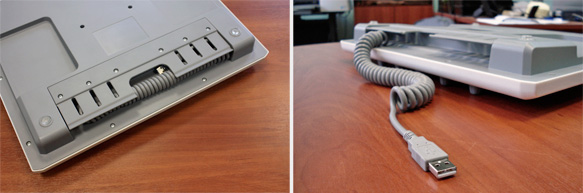

  • витой USB кабель выполненный на заказ;
  • в устройстве конструктивно предусмотрена ниша для хранения кабеля и его оперативного извлечения.

Решенные задачи:

  • Изучение аналогов
  • Разработка общего компоновочного решения
  • Разработка стилистического решения
  • Рабочее проектирование
  • Макетирование
  • Испытания
  • Подготовка производства

Использованные технологии:

  • Литьё под давлением
  • Изготовление силиконовой клавиатуры с контактными площадками из токопроводящей резины
  • Шелкография

Результаты:

  • Медицинская клавиатура была представлена на выставке «Здравоохранение» в 2009 и 2010 годах и получила много положительных отзывов.
  • Серийное производство изделия

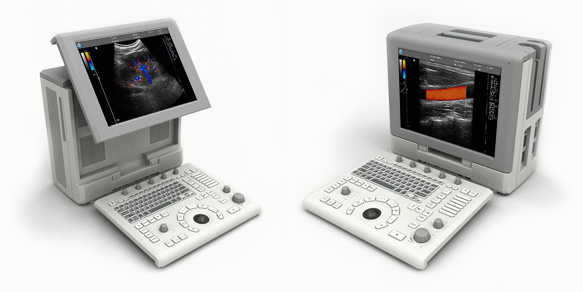

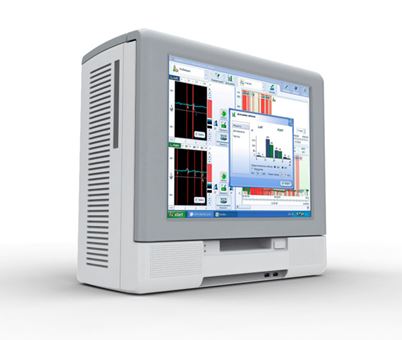

Портативный ультразвуковой сканер

Год: 2010

Клиент: ЗАО НПФ "БИОСС".

По заказу ЗАО НПФ "БИОСС" был разработан прибор, который может работать как допплеровский

комплекс билатерального мониторинга, так и как портативный ультразвуковой сканер с цветным

энергетическим и спектральным допплером.



















Особенности конструкции:

  • дисплей имеет возможность поворота на угол до 45⁰, что позволяет выставлять оптимальный угол при работе.
  • двухшарнирная поворотная конструкция дисплея, обеспечивает устойчивость дисплея при работе в сенсорном режиме.

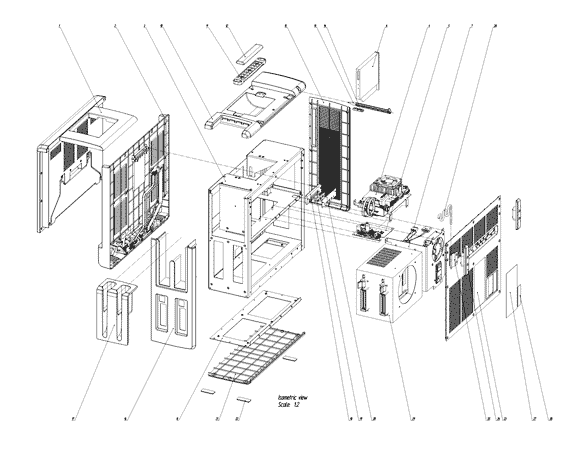

  • пластиковые детали и компоненты крепятся на металлическое шасси, которое обеспечивает общую жёсткость и прочность конструкции;
  • предусмотрена возможность подключения медицинской клавиатуры, которая является отдельным модулем и выполнена в общей стилистике прибора;

Решенные задачи:

  • Изучение аналогов
  • Разработка общего компоновочного решения и кинематической схемы
  • Разработка стилистического решения
  • Рабочее проектирование
  • Макетирование
  • Испытания
  • Подготовка производства
  • Поставка
