Гибкий 3D материал на алюминиевой подложке

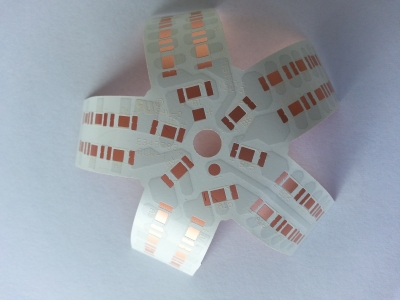

Супер тонкая 3D плата (гибкий теплоотводящий материал на основа алюминия)
Особенности:
- изгибная прочность
- изоляционная способность
- надежность
- без стекловолокна, керамика в качестве диэлектрика
- длительный срок службы
- неограниченные возможности конструктивного исполнения
Данный вид плат может быть использован в светодиодных подсветках, фоновых подсветках, а также при конструировании радиоэлектронной техники, в которой необходим теплоотвод или 3D-моделирование конструкции.
Параметры
Алюминиевая подложка, толщина: 0.5 мм; 0.6 мм; 0.8 мм; 1.0 мм; 1.2 мм; 1.5 мм; 2.0 мм; 3.0 мм.
Вес фольги: 1oz
Доступные размеры заготовок: 500x600 мм; 500x1200 мм.
Характеристики:
| Параметр | Метод | Единицы измерения | Показатели |
| Толщина изоляции | IPC-TM-650 2.2.18.1 | мкм | 40(+-10um) |
| Тепловой стресс | IPC-TM-650 2.4.13.1 | с | 288C>=5 |
| Прочность сцепления | IPC-TM-650 2.4.8.1 | Н/мм | 1,4 |
| Напряжение пробоя | AC | кВ | >=2.5 |
| CTI | GB/T 4207 | В | >250 |
| Температура стеклования | IPC-TM-650 2.4.25 | °C | 130 |
| Коэффициент теплового расширения (TMA) | IPC-TM-650 2.4.24 | % (50~260С) | 0,72 |
| Поверхностное сопротивление | IPC-TM-650 2.5.17.1 | МОм | 2.08x104 |
| Удельное объемное электрическое сопротивление | IPC-TM-650 2.5.17.1 | МОм*см | 8.92x107 |
| Диэлектрическая постоянная 1МГц | IPC-TM-650 2.5.5.9 | C-24/23/50 1MHz | 3.85 |
| IPC-TM-650 2.5.5.9 | C-24/23/50 1MHz | 0.0455 | |
| IPC-TM-650 2.6.2.1 | % | <0.05 | |
| ASTM D 5470 | Вт/м*К | 0,35 | |
| ASTM D 5470 | С/Вт | 0.56 | |
| Воспламеняемость | UL94 Vertical Law | / | V-0 |
