Главная > Индикаторы > Графические монохромные ЖКИ

Монохромные графические ЖКИ индикаторы

Предлагаем Вашему вниманию новинку - графический индикаторы на базе технологии BCD (Bi-stable Cholesteric Display) с супернизким потреблением для использования в мобильных приложениях с низким потреблением - например электронные ценники, переносные кассовые аппараты, мобильные приборы и датчики с долгим сроком работы от батарей:

G1206ZDTRNFG-B2 - 128*64 точек, черный-желтый, описание

G1206ZDTRNFG-B1 - 128*64 точке, голубой-белый, описание

G2409A4BRNFG-A0 - 240*96 точек, черный-желтый, описание

G2409A4BRNFG-A1 - 240*96 точек, голубой-белый,  описание

G4816A0BRNFG-A0 - 480*160 точек, черно-желтый, описание

G4816A0BRNFG-A1 - 480*160 точек, голубой-белый, описание

T049300080-A0WMN-001 300*80 точек, монохромный 4,9" TFT индикатор с нестандартными пропорциями, описание

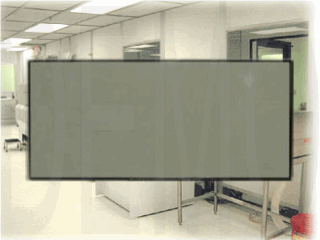

Новый монохромный индикатор по технологии ECB (LCD Shutter) EZ0101A3TTNFE-B0  c размером рабочей области 309*175 мм ! описание

Это жидкокристаллический дисплей с одним большим пикселем, который охватывает всю область отображения. Затвор просто «открыт» (в его ясном состоянии) или «закрыт» (в непрозрачном состоянии). Дисплей можно переключать между его открытым и закрытым состоянием, что можно применять например для защиты экранов устройств (мониторов, ноутбуков и т.п.) и ограниченных для просмотра объектов.

Расшифровка маркировки монохромных ЖКИ индикаторов фирмы EASTTOP.
Номер Разрешения дисплея
Модель (новая маркировка)
Модель (старая маркировка)
Контроллер
Интерфейс Размер модуля, мм
Размер видимой области, мм
Размер точки
Шаг между точками
Подсветка Процесс
Точки/Пиксели (Ш×В)(мм) (Ш×В)(мм) (Ш×В)(мм) (Ш×В)(мм)

нет EL LED
1 96x40 G0904A2 EG0904A2 ST7549Ti-G2 I2C 45*36.2*1.98 40*23 0.352*0.441 0.367*0.456     COG
2 100x64 G1006A3 EG1006A3 UC1601S 4-wire serial bus(S8) 43.2*36*2.8 40.6*26 0.34*0.325 0.364*0.349     COG
3 128x32 G1203A5 EG1203A5 ST7565R 8-bit high speed parallel CPU, SPI-4 64.4*28.9*5.7 59*17.5 0.407*0.424 0.438*0.455     COG
4 122x32 G1203A8 EG1203A8 SBN1661G-M18 8-bit parrallel 84*44*13.8 60*18 0.4*0.45 0.44*0.49     COB
5 122x32 G1203A9 EG1203A9 SBN1661G-M02 8-bit parrallel 80*36*13.6 60.5*18.5 0.4*0.45 0.44*0.49     COB
6 128x32 G1203D6 EG1203D6 UC1601S 8-bit parallel, SPI-4, SPI-3, I2C 82*34*2.85 76*23 0.53*0.56 0.57*0.6     COG
7 128x32 G1203E0   ST7567 8-Bit parallel ,SPI-4 46.6*26.5*5 41*15 0.285*0.38 0.305*0.4     COG
8 128x64 G1206A0 EG1206A0 SPLC502B 8-bit parallel CPU 86.2*52.4*5.5 72.5*39 0.48*0.48 0.52*0.52     COG
9 128x64 G1206B4 EG1206B4 NT7538 8-bit parallel CPU 80.5*45*5.3 60*32.6 0.4*0.4 0.43*0.43     COG
10 128x64 G1206B5 EG1206B5 AIP31107 &AIP31108 8-bit parallel CPU 93*70*13.0 70.2*38.8 0.48*0.48 0.52*0.52     COB
11 128x64 G1206B7 EG1206B7 SBN6400G & SBN0064G 8-bit parallel CPU 75*52.7*8.5 60*32.6 0.40*0.40 0.43*0.43     COB
12 128x64 G1206C1 EG1206C1 SBN6400G & SBN0064G 8-bit parallel CPU 78*70*12 62*44 0.4*0.56 0.44*0.6     COB
13 128x64 G1206C8 EG1206C8 AIP31107 &AIP31108 8-bit parallel CPU 75*52.8*6.4 60*32.6 0.40*0.40 0.43*0.43     COB
14 128x64 G1206D3 EG1206D3 UC1601 8-bit parallel, SPI-4, SPI-3, I2C 54.6*42.2*2 50.6*31 0.334*0.403 0.364*0.433     COG
15 128x64 G1206E0 EG1206E0 ST7565R 8-bit high speed parallel CPU, SPI-4 69.2*44.6*6 50*33 0.33*0.37 0.36*0.40     COG
16 128x64 G1206J7 EG1206J7 ST7565R 6800,8080 parallel или SPI-4 77.4*52.4*6.5 70*40 0.48*0.48 0.52*0.52     COG
17 128x64 G1206J9   ST7565R SPI-4 58.2*41.7*5.7 50*25 0.33*0.33 0.36*0.36     COG
18 128x64 G1206K4   ST7565R 6800,8080 parallel или SPI-4 74.25*54.25*13.3 62*44 0.39*0.55 0.44*0.60     COG
19 128x64 G1206L5   NT7538H-D/3N 6800 parallel  67.3*45.7*8.3 61*31.4 0.38*0.38 0.43*0.43     COG
20 128x64 G1206O2   RA8808 6800 parallel  75*52.7*9 60*32.6 0.4*0.4 0.43*0.43     COB
21 128x64 G1206P9   ST7565P 6800,8080 parallel или SPI-4 87.5*49.3*7.8 73.6*37 0.48*0.48 0.52*0.52     COG
22 128x64 G1206Q0   UC1701 6800,8080 parallel или serial-8 57.2*39.7*3.85 52.8*27.3 0.34*0.34 0.38*0.38     COG
23 128x64 G1206R4   ST7565P 6800,8080 serial MPUs или SPI-4 57*35.5*2.1 54*27 0.36*0.36 0.385*0.385     COG
24 128x64 G1206S6   ST7565R 6800,8080 parallel или SPI-4 63.5*42.2*2.8 61.5*34 0.4*0.4 0.43*0.43     COG
25 128x128 G1212A7 EG1212A7 T6963C & SDN8080G 8-bit parallel CPU 86*95*9.7 69*69 0.46*0.46 0.49*0.49     COB
26 128x128 G1212B2   NT7508 6800 parallel  69.5*73.2*5.1 60*58.4 0.4*0.4 0.43*0.43     COG
27 128x128 G1212C2   UC1617S SPI-3 88.2*66.2*6.8 82*55.2 0.58*0.38 0.6*0.4     COG
28 132x64 G1306A0 EG1306A0 SPLC501C 8-bit parallel CPU 74*42.6*6.5 54*30.2 0.34*0.38 0.37*0.41     COG
29 144x32 G1403A0 EG1403A0 ST7920 & ST7921 8-bit, 4-bit parallel и clock synchronized serial 85*36*13.3 66*16 0.38*0.38 0.42*0.42     COB
30 160x44 G1604A0   ST7528 SPI-4 85*32*4.5 80*21 0.44*0.38 0.46*0.4     COG
31 192x32 G1903A0 EG1903A0 ST7920 & ST7921 8-bit, 4-bit parallel и clock synchronized serial 116*37*13.9 85*18.6 0.38*0.46 0.42*0.50     COB
32 192x64 G1906A0 EG1906A0 AIP31107 &AIP31108 8-bit parallel CPU 130*65*12.8 104*39 0.458*0.458 0.508*0.508     COB
33 192x64 G1906A5 EG1906A5 SBN6400G & SBN0064G 8-bit parallel CPU 100*60*13 84*31 0.36*0.36 0.41*0.41     COB
34 240x64 G2406A6 EG2406A6 T6963C & SDN8080G 8-bit parallel CPU 180*65*17.5 133*39 0.49*0.49 0.53*0.53     COB
35 240x64 G2406B0 EG2406B0 T6963C & SDN8080G 8-bit parallel CPU 125*60*9.1 111*37 0.41*0.47 0.44*0.50     COB
36 240x64 G2406B1 EG2406B1 UC1608XGBE 8-bit parallel, SPI-4, SPI-3 126.2*55.1*5.8 111*37 0.41*0.47 0.44*0.50     COG
37 240x64 G2406C4   RA6963C & SDN8080G 8080  8-Bit MPU Interface 135.6*51.2*10.9 111*34 0.4*0.4 0.44*0.44     COB
38 240x96 G2409A0   UC1608XGBE 8080/6800 parallel, SPI-4, SPI-3 107*46.8*13 100*35 0.38*0.32 0.4*0.34     COG
39 240X128 G2412A6 EG2412A6 T6963C & SDN8080G 8-bit parallel CPU 144*104*15 114*64 0.40*0.40 0.45*0.45     COB
40 240X128 G2412C2   ST7529 8080/6800 serial ,SPI-4,SPI-3 98.7*67.7*5.7 92*53 0.325*0.325 0.35*0.35     COG
41 240x160 G2416A3 EG2416A3 ST7529 8080 serial 77.42*61*5.3 73.42*48 0.261*0.261 0.281*0.281     COG
42 268x128 G2612A0   ST7586S 8-bit parallel, SPI-4, SPI-3 72.3*53.8*3.8 63.3*30.76 0.209*0.209 0.221*0.221     COG
43 300x58 G3005A0   UC1698UGAD 8080/6800 parallel, SPI-4, SPI-3 95*30*5 87.47*18.5 0.255*0.255 0.285*0.285     COG
44 320*240 G3224A5   IST3225TA0 & IST3226TA0 4-bit parallel CPU 115.7*79.75*5.8 99.7*62.75 0.27*0.229 0.29*0.249     TAB
45 320x240 G3224B0   RA8835 & RA0086 8080 Series 160*109*12 122*92 0.33*0.33 0.36*0.36     COB
46 340x128 G3412A0   UC1698u S8/S8UC 140*63.2*5.6 124*47.7 0.333*0.333 0.353*0.353     COG
47 384x144 G3814A0   UC1698u S8/S8UC 140*63.2*5.6 124*47.7 0.29*0.29 0.31*0.31     COG
